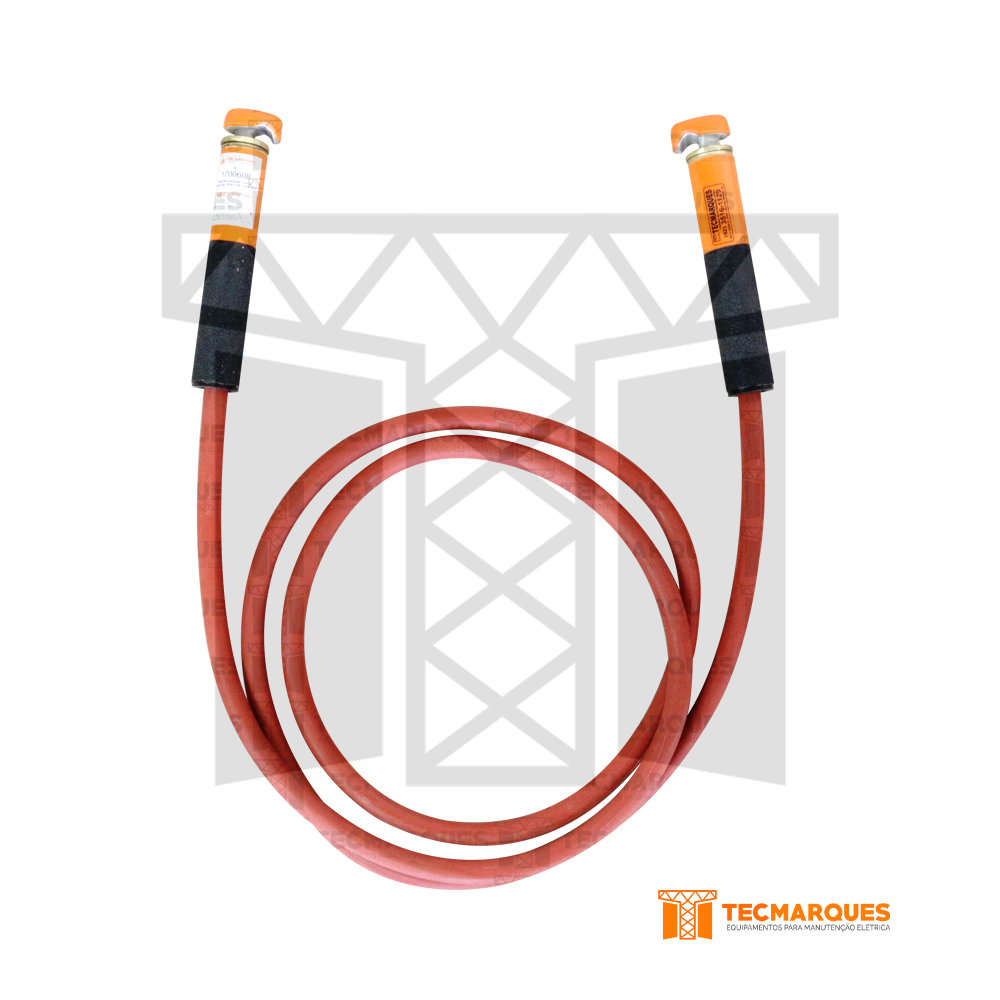

Temporary jumper for 15 kV – Contact installation
Temporary jumper for 15 kV – Contact installation
Temporary jumper for 15 kV – Contact installation allows temporary power diversion in interventions on energized installations. With an insulating handle clamp for manual application, it has a flexible copper conductor, EPR insulation, polychloroprene cover and twist clamps for Ø 4-22 mm diameters.
Modelos
Especificações
Modelos
| Referência | Descrição |
| TM05050101 | Jumper temporário para 15 kV – Instalação ao contato com grampo de proteção isolante para By-pass cabo 2AWG |
| TM05050102 | Jumper temporário para 15 kV – Instalação ao contato com grampo de proteção isolante para By-pass cabo 1/0AWG |
| TM05050103 | Jumper temporário para 15 kV – Instalação ao contato com grampo de proteção isolante para By-pass cabo 2/0AWG |
| TM05050104 | Jumper temporário para 15 kV – Instalação ao contato com grampo de proteção isolante para By-pass cabo 4/0AWG |
Especificações
| Referência | Bitola do Cabo (AWG) | Capacidade de Conexão do Grampo | Comprimento Total (mm) | Cap. de Corrente Nominal (A) | Peso Aprox. | ||
| Mínimo | Máximo | Kg | lb | ||||
| TM05050101 | 2 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 200 | 5,20 | 11,46 |
| TM05050102 | 1/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 260 | 6,70 | 14,77 |
| TM05050103 | 2/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 300 | 7,80 | 17,20 |
| TM05050104 | 4/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 400 | 10,20 | 22,49 |
