Escada longarina
Escada longarina

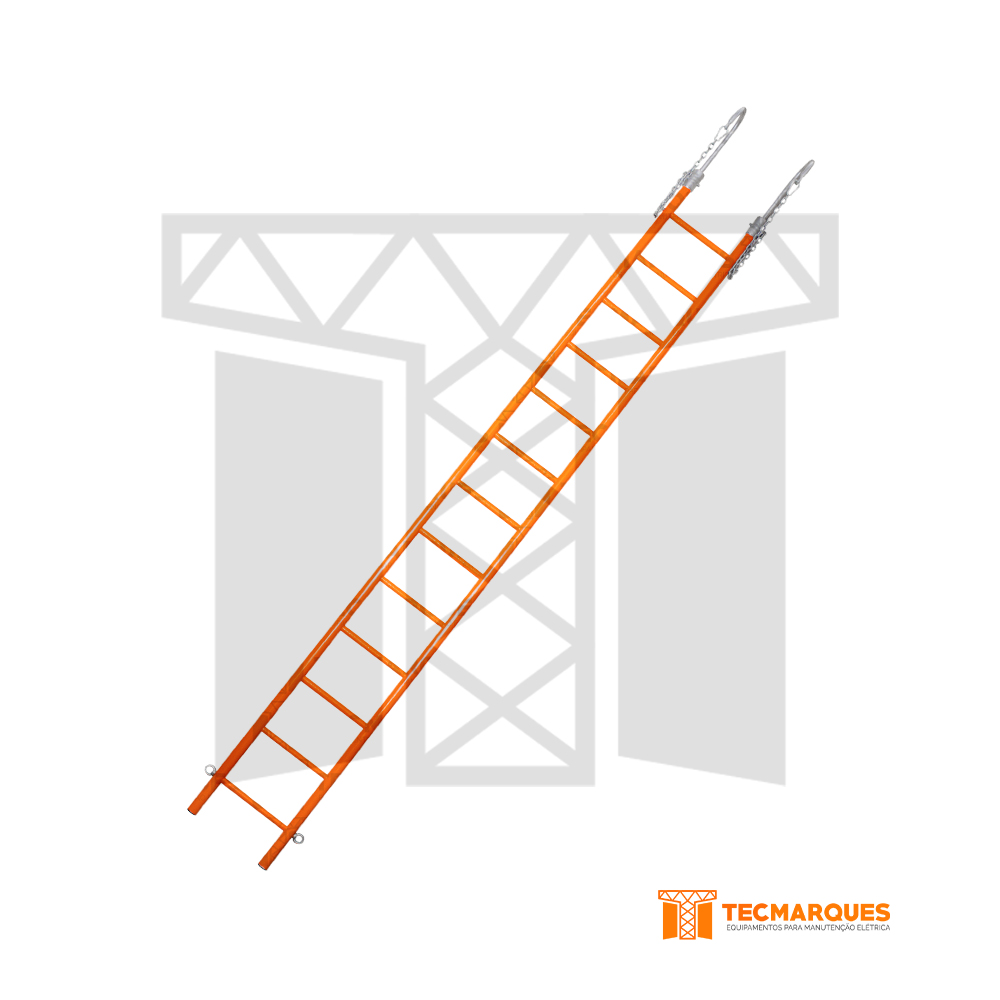

Escada longarina TECMARQUES, Constituída em fibra de vidro, este modelo de escada para linha viva possui longarinas com três tipos de diâmetros: 38, 51 e 64mm; e degraus em fibra de vidro com superfície antiderrapante e diâmetro 32mm, espaçados entre sí a distâncias retangulares de 300mm. Para facilitar e proporcionar uma maior segurança, esta escada possui em sua extremidade dois ganchos giratórios em aço carbono com tratamento superficial e diâmetro de ø 25,4mm (1”), sendo sua abertura interna disponibilizada com 8”, 14” e 18”. Capacidade nomimal de trabalho de 567 daN (1250 lbf) para escadas com ganchos 8″; 454 daN (1000 lbf) para escadas com ganchos 14″; e de 340 daN (750 lbf) para escadas com ganchos de 18″.A escada trapézio é utilizada para inúmeros tipos de trabalhos durante as manutenções em redes aéreas energizadas possibilitando o acesso do eletricista em pontos críticos.
Modelos
Especificações
Modelos
| Referências com gancho de 8″ | Referências com gancho de 14″ | Referências com gancho de 18″ | Descrição |
| TM06010101 | – | – | Escada longarina Ø 38 mm ( 1 ½”” ) 2390 7′ 10″ 8 degraus |
| TM06010102 | – | – | Escada longarina Ø 38 mm ( 1 ½”” ) 3000 9′ 10″ 9 degraus |
| TM06010103 | – | – | Escada longarina Ø 38 mm ( 1 ½”” ) 3610 11′ 10″ 12 degraus |
| TM06010201 | – | – | Escada longarina Ø 51 mm ( 2″” ) 2390 7′ 10″ 8 degraus |
| TM06010202 | – | – | Escada longarina Ø 51 mm ( 2″” ) 3000 9′ 10″ 9 degraus |
| TM06010203 | – | – | Escada longarina Ø 51 mm ( 2″” ) 3610 11′ 10″ 12 degraus |
| TM06010204 | – | – | Escada longarina Ø 51 mm ( 2″” ) 4220 13′ 10″ 14 degraus |
| TM06010205 | – | – | Escada longarina Ø 51 mm ( 2″” ) 4830 15′ 10″ 16 degraus |
| TM06010301 | – | – | Escada longarina Ø 64 mm ( 2 ½”” ) 2390 7′ 10″ 8 degraus |
| TM06010302 | – | – | Escada longarina Ø 64 mm ( 2 ½”” ) 3000 9′ 10″ 9 degraus |
| TM06010303 | – | – | Escada longarina Ø 64 mm ( 2 ½”” ) 3610 11′ 10″ 12 degraus |
| TM06010304 | – | – | Escada longarina Ø 64 mm ( 2 ½”” ) 4220 13′ 10″ 14 degraus |
| TM06010305 | – | – | Escada longarina Ø 64 mm ( 2 ½”” ) 4830 15′ 10″ 16 degraus |
| TM06010306 | – | – | Escada longarina Ø 64 mm ( 2 ½”” ) 5440 17′ 10″ 18 degraus |
| TM06010307 | – | – | Escada longarina Ø 64 mm ( 2 ½”” ) 6050 19′ 10″ 20 degraus |
Especificações
| Referências com gancho de 8″ | Referências com gancho de 14″ | Referências com gancho de 18″ | Diâmetro Longarina | Comprimento Isolante (mm) | Comprimento Isolante (pés.pol) | Número de Degraus | Capacidade Nominal de Trabalho 8″ | Capacidade Nominal de Trabalho 14″ | Capacidade Nominal de Trabalho 18″ | Peso Aprox. Kg | Peso Aprox. lb |
| TM06010101 | – | – | 38 mm ( 1 ½” ) | 2390 | 7′ 10″ | 8 | 567 daN | 454 daN | 340 daN | 11,00 | 24,25 |
| TM06010102 | – | – | 38 mm ( 1 ½” ) | 3000 | 9′ 10″ | 9 | 567 daN | 454 daN | 340 daN | 12,90 | 28,44 |
| TM06010103 | – | – | 38 mm ( 1 ½” ) | 3610 | 11′ 10″ | 12 | 567 daN | 454 daN | 340 daN | 14,90 | 32,85 |
| TM06010201 | – | – | 51 mm ( 2″ ) | 2390 | 7′ 10″ | 8 | 567 daN | 454 daN | 340 daN | 20,80 | 45,86 |
| TM06010202 | – | – | 51 mm ( 2″ ) | 3000 | 9′ 10″ | 9 | 567 daN | 454 daN | 340 daN | 22,90 | 50,49 |
| TM06010203 | – | – | 51 mm ( 2″ ) | 3610 | 11′ 10″ | 12 | 567 daN | 454 daN | 340 daN | 24,40 | 53,79 |
| TM06010204 | – | – | 51 mm ( 2″ ) | 4220 | 13′ 10″ | 14 | 567 daN | 454 daN | 340 daN | 26,20 | 57,76 |
| TM06010205 | – | – | 51 mm ( 2″ ) | 4830 | 15′ 10″ | 16 | 567 daN | 454 daN | 340 daN | 28,60 | 63,05 |
| TM06010301 | – | – | 64 mm ( 2 ½” ) | 2390 | 7′ 10″ | 8 | 567 daN | 454 daN | 340 daN | 28,60 | 63,05 |
| TM06010302 | – | – | 64 mm ( 2 ½” ) | 3000 | 9′ 10″ | 9 | 567 daN | 454 daN | 340 daN | 31,00 | 68,34 |
| TM06010303 | – | – | 64 mm ( 2 ½” ) | 3610 | 11′ 10″ | 12 | 567 daN | 454 daN | 340 daN | 33,00 | 72,75 |
| TM06010304 | – | – | 64 mm ( 2 ½” ) | 4220 | 13′ 10″ | 14 | 567 daN | 454 daN | 340 daN | 37,20 | 82,01 |
| TM06010305 | – | – | 64 mm ( 2 ½” ) | 4830 | 15′ 10″ | 16 | 567 daN | 454 daN | 340 daN | 38,70 | 85,32 |
| TM06010306 | – | – | 64 mm ( 2 ½” ) | 5440 | 17′ 10″ | 18 | 567 daN | 454 daN | 340 daN | 42,00 | 92,59 |
| TM06010307 | – | – | 64 mm ( 2 ½” ) | 6050 | 19′ 10″ | 20 | 567 daN | 454 daN | 340 daN | 43,40 | 95,68 |
