Saddle for metal structure
Saddle for metal structure

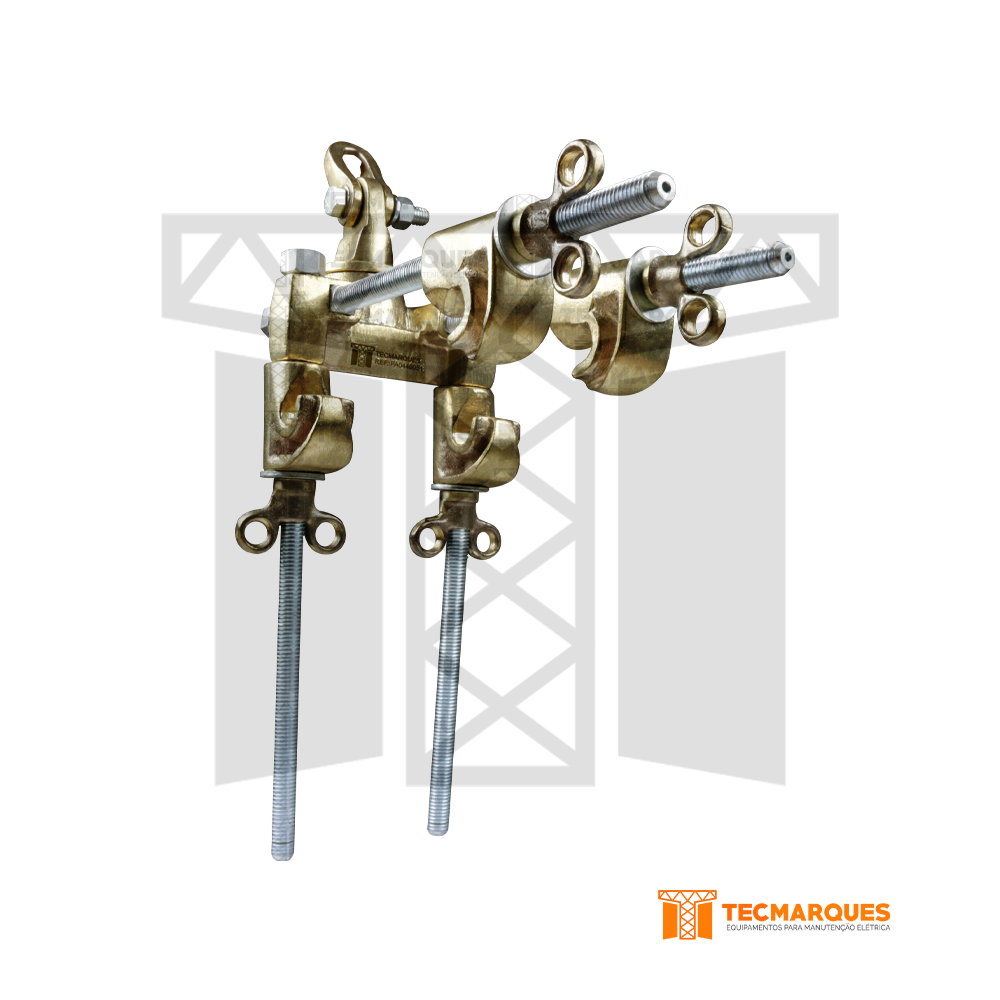

Saddle for metal structure from TECMARQUES is fixed to metal structures through its hooks with wing nuts. This saddle model is used to support the wire tong, the spliced wire tong or the rope block for the locomotion of insulator strings.
Modelos
Especificações
Modelos
| Referência | Descrição |
| TM03060101 | Sela para estrutura metálica sem colar |
| TM03060102 | Sela para estrutura metálica com colar de 38 mm |
| TM03060103 | Sela para estrutura metálica com colar de 51 mm |
| TM03060104 | Sela para estrutura metálica com colar de 64 mm |
| TM03060105 | Sela para estrutura metálica sem colar, possui 2 garras de fixação pequenas e 2 grandes |
Especificações
| Referência | Material | Capacidade de Conexão | Capacidade Nominal de Trabalho (daN) | Peso Aprox. Kg | Peso Aprox. lb |
| TM03060101 | Bronze | 3″ x 3″ a 7″ x 7″ | 454 | 5,50 | 12,13 |
| TM03060102 | Bronze | 3″ x 3″ a 7″ x 7″ | 454 | 6,25 | 13,78 |
| TM03060103 | Bronze | 3″ x 3″ a 7″ x 7″ | 454 | 6,30 | 13,89 |
| TM03060104 | Bronze | 3″ x 3″ a 7″ x 7″ | 454 | 6,50 | 14,33 |
| TM03060105 | Bronze | 3″ x 3″ a 7″ x 7″ | 454 | 5,80 | 12,79 |
